單相電電機正反轉基本原理及接線方法(2)

發布時間：2021-04-27 09:11

單相電電機正反轉基本原理及接線方法-第2頁

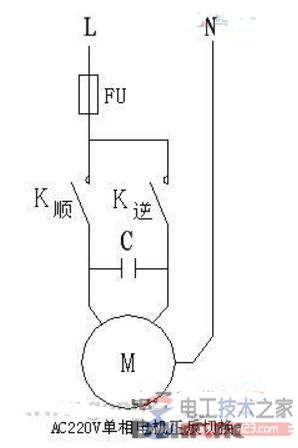

電機正反轉電路原理圖：

單相電機正反轉原理及接線圖

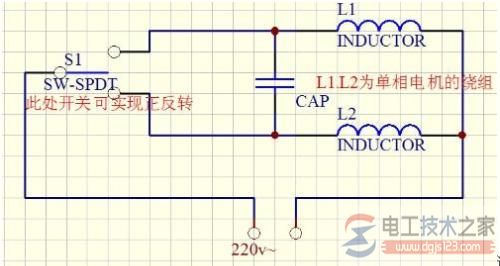

主輔繞阻同樣時的電路原理圖，主輔繞阻不一樣的情況下用倒順開關的布線法，更改主繞阻或副繞阻的電流的方向，能夠完成正反轉。

三、單相電電機正反轉原理圖

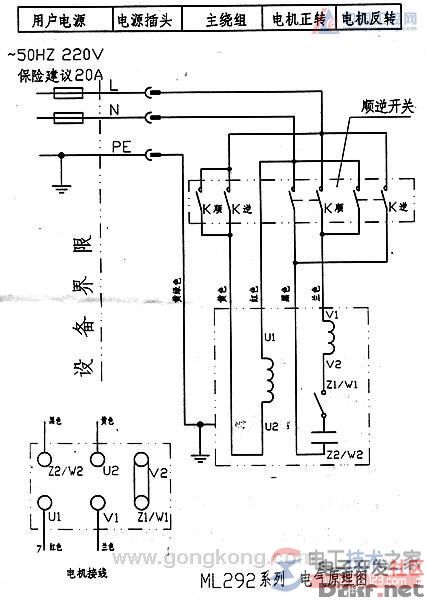

1、電動機如輸出四根線，用倒順開關操縱正反轉。

單相電機正反轉原理及接線圖

2、電動機輸出三根線立即用交流接觸器控制圖。

單相電機正反轉原理及接線圖
